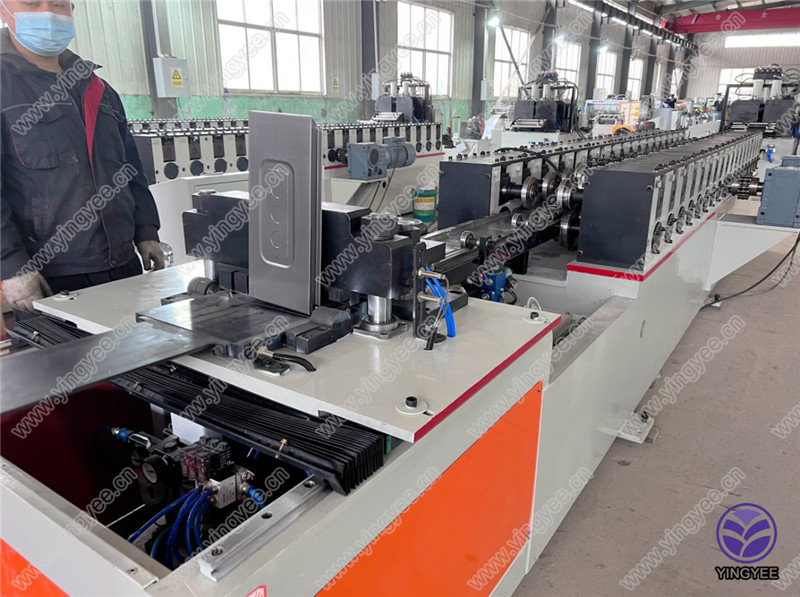

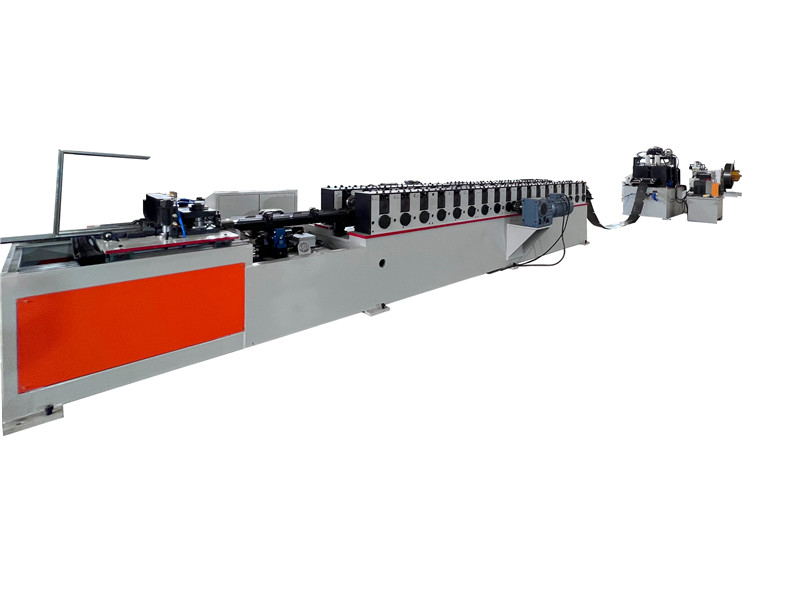

Линия По Производству Электрических Распределительных Шкафов
Описание Подробностей Продукта

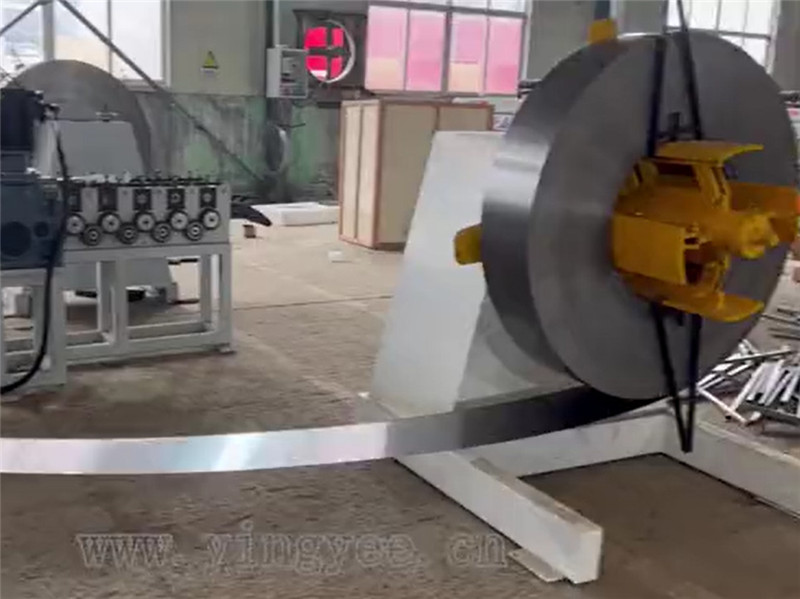

1.Разматыватель поддерживает стальную катушку для размотки.
2.Стальная катушка проходит через выравнивающую машину, которая делает ее более плоской.
3.Плоский стальной рулон поступает в (сервоподача) пробивное устройство. Оно может завершить производство четырех угловых отверстий коробки, вентиляционных отверстий и отверстий для петель.
4.В части формирования, стальной рулон постепенно складывается и формируется в соответствии с разработанными чертежами.
5.Гибочное устройство сгибает изделие для создания рамы.Гибочное устройство сгибает изделие для создания рамы. Для резки он сгибается 3 раза.
Таблица Параметров Продукта
| Ручной разматыватель 3 тонны | Внутренний диаметр стального рулона: φ500 мм; толщина материала не более 0,8 мм
Грузоподъемность: ≤3T
Высота центра шпинделя: 650 мм Форма поддержки: Внутреннее натяжение |

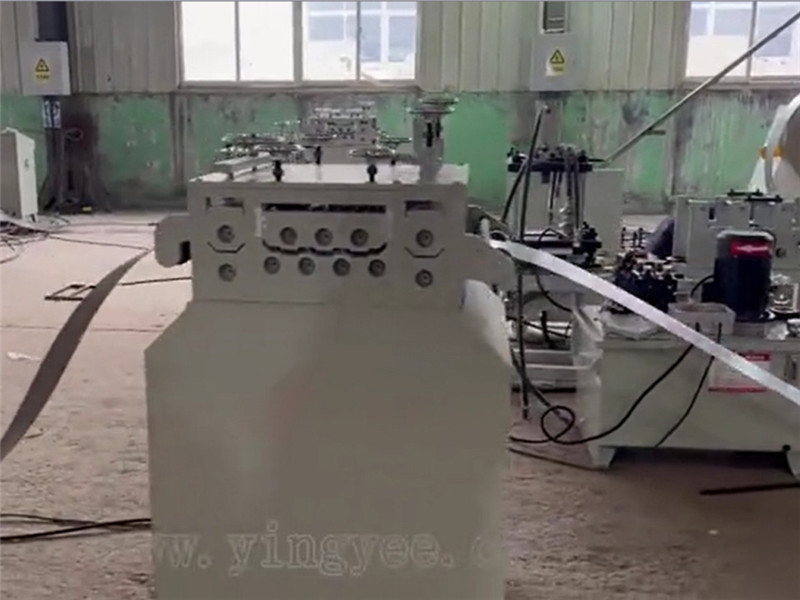

| Тяговая и выравнивающая машина | Роликовый тяговый нивелир
Толщина нивелира: Макс 0,8 мм Мощность: 2.2kw |

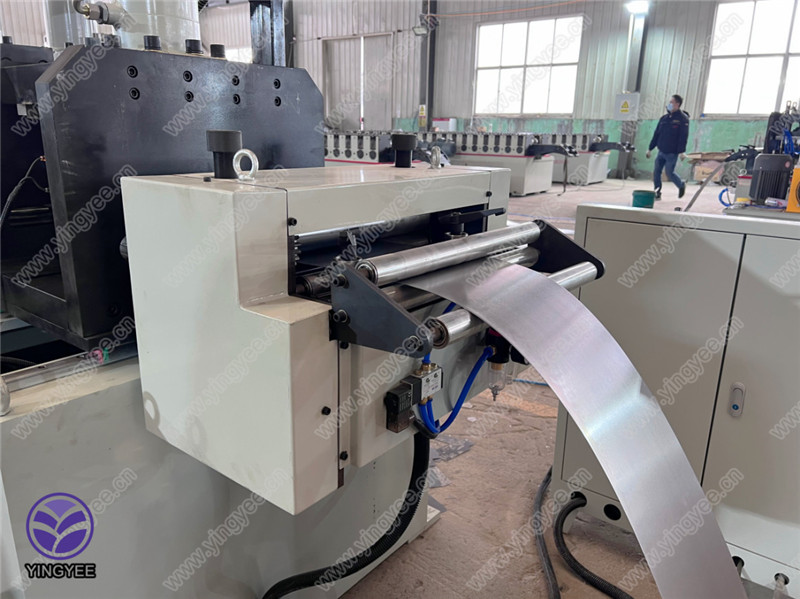

| Сервоподатчик NCF-400 | Сервоуправление подачей, многоступенчатая подача
Серводвигатель: INVT Точность подачи: ± 0,1 мм/раз |

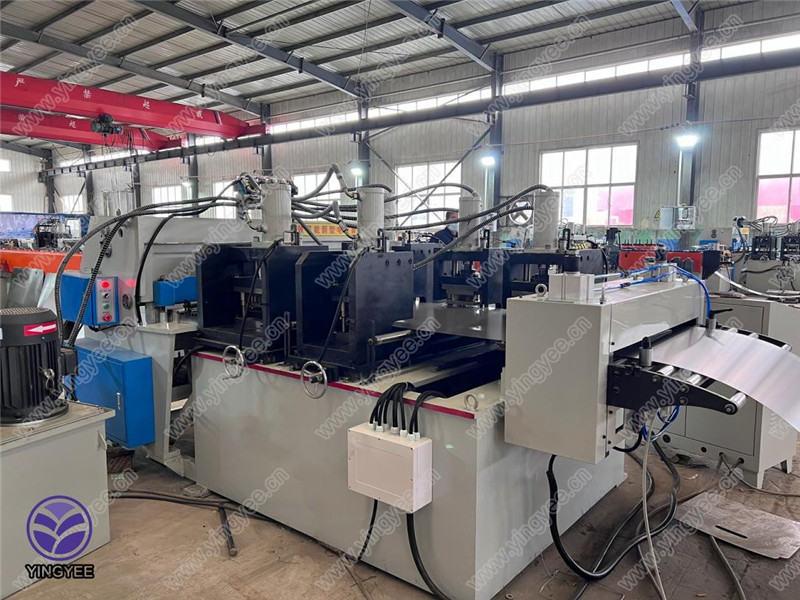

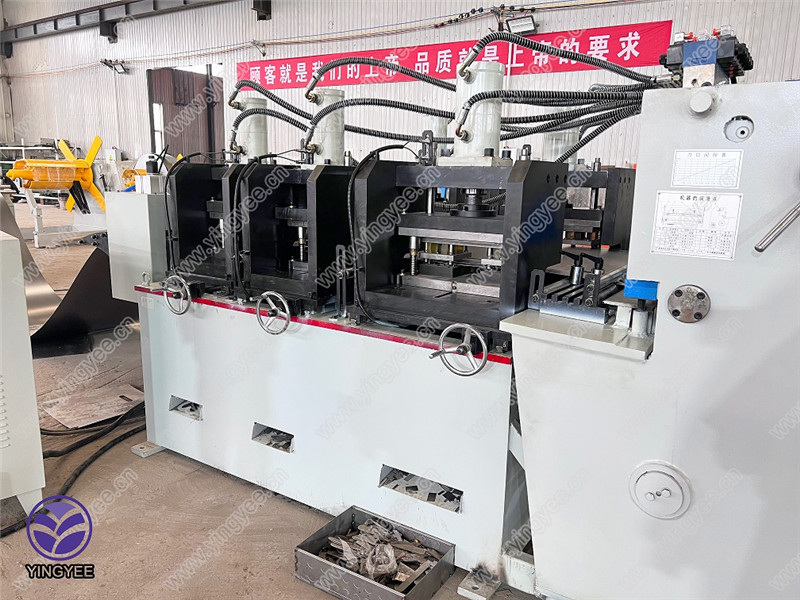

| Система штамповки | Состоит из 5-цилиндровой гидравлической вырубной машины;
Пробивная машина №1: Полное нарезание и растягивание резьбовых отверстий (инкрементный тип) Пробивная машина №2: Завершение передних жалюзи No.3 Пробивная машина: Завершение задних жалюзи №4 Консольно-пробивная машина: Завершение резки двойного переднего угла и петли корпуса коробки Консольно-пробивная машина №5: Завершение двойной резки заднего угла корпуса коробки (5-я консольно-пробивная машина расположена напротив 4-й консольно-пробивной машины) |
| Вырубные формы | 1 набор отверстий для стука плесень
2 комплекта форм для передних и задних жалюзи 1 комплект комбинированных форм для резки передних углов и петель 1 комплект комбинированных форм для резки задних углов Материал пресс-формы: SKD11 |

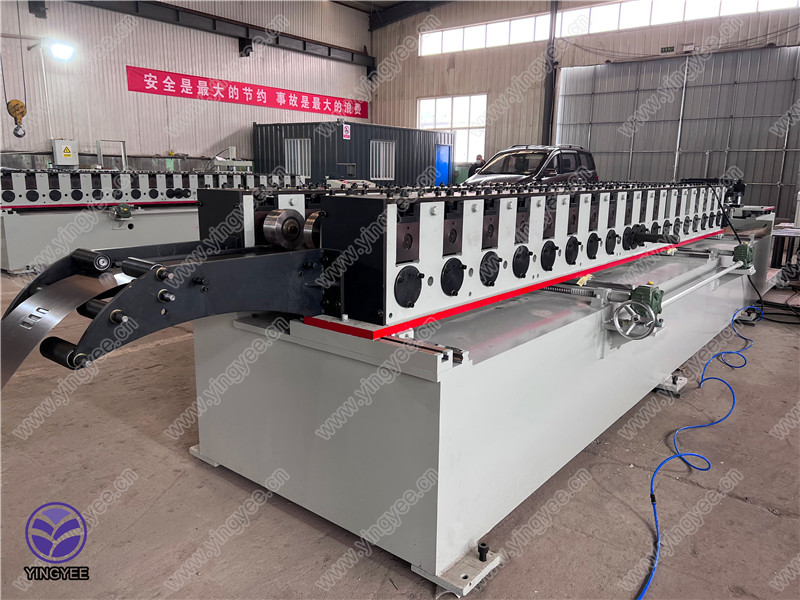

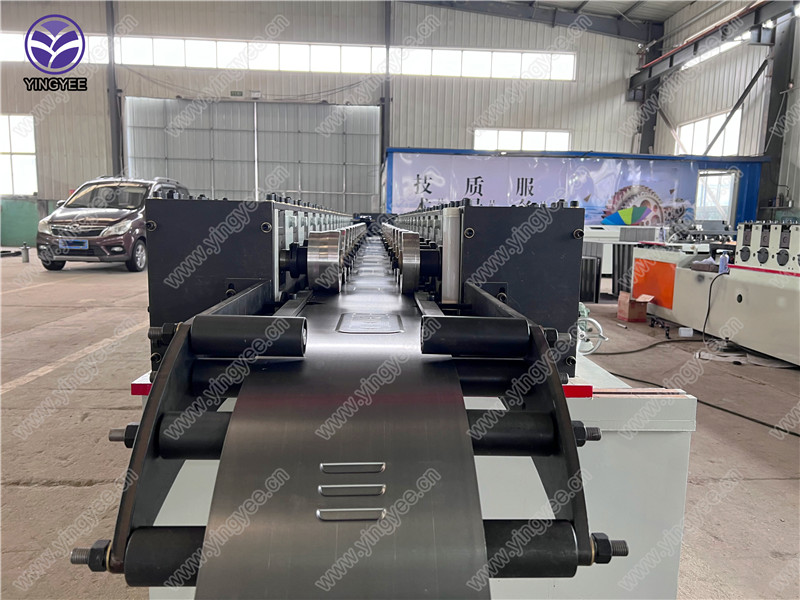

| Рулоноформовочная машина | Консольная вальцовочная машина: Быстрая регулировка глубины
Включая глубину двери: 200/250/300 мм Толщина материала: Макс 0,8 мм Размер переднего ватерстопа: 20 мм Этапы формовки: Около 14 шагов Вал формовочной машины: 45 мм Ролик выкован из Cr12 и обработан с ЧПУ после общей закалки, с твердостью до HRC58-62° |

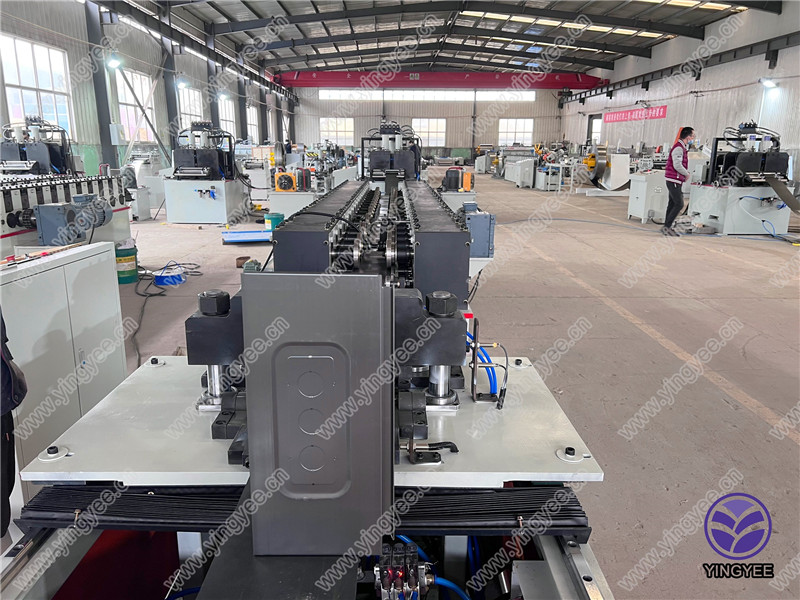

| Автоматическая система фальцовки и резки | Форма: Сочетание газа и жидкости
Минимум 300 * 250 Максимум 1000 * 1200 Резка / складывание: Комбинированный интегрированный Материал лезвия: SKD11 Складывание: Автоматическое складывание Мощность: 3 кВт |
| Электрическая система управления | Mitsubishi PLC, Человеко-машинный интерфейс, обеспечивающий взаимодействие между человеком и ПЛК |
