линия продольной резки
Описание Подробностей Продукта
Общая мощность: 260 кВт
Общий вес: Приблизительно 15 тонн
Размер: Приблизительно (Д*Ш*Г) 22м*2м*2м
Скорость: Скорость линии: 0.3-1.0мм, макс150м/мин, 2.0мм, 120м/мин

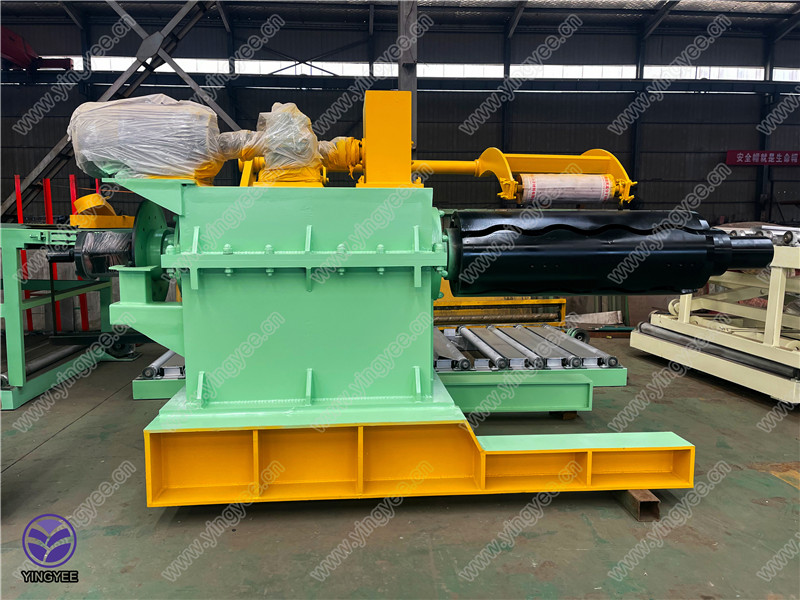

Одноручьевой разматыватель и гидравлический опорный рычаг:

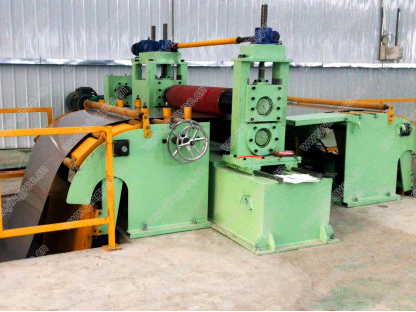

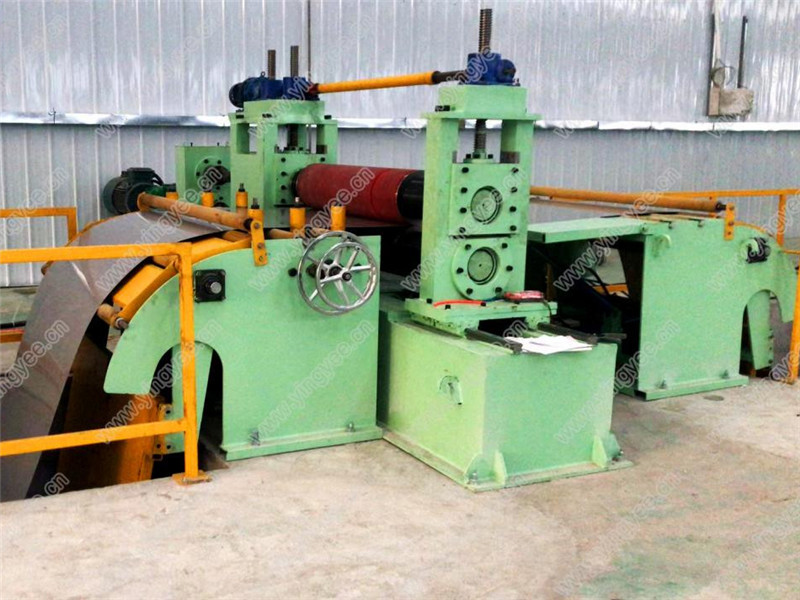

Роликовый нивелир Traction seven и ножницы для обрезки:

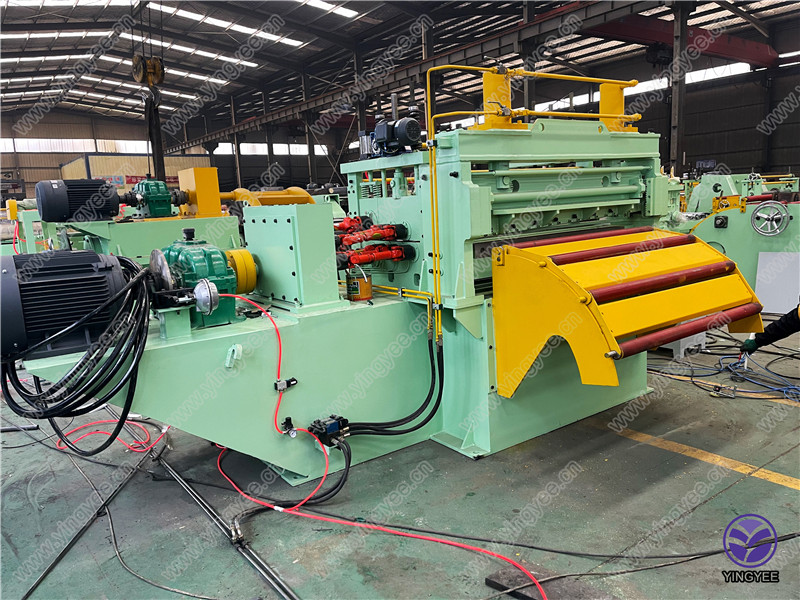

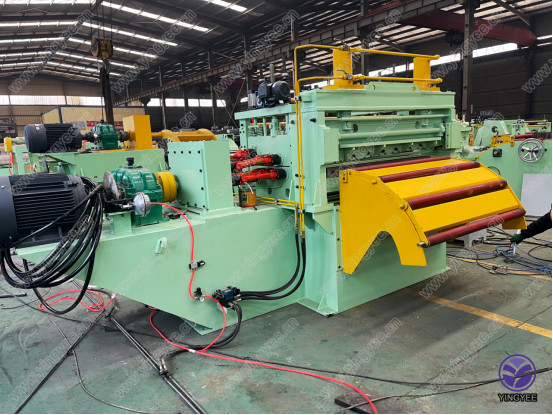

Щелевая машина:

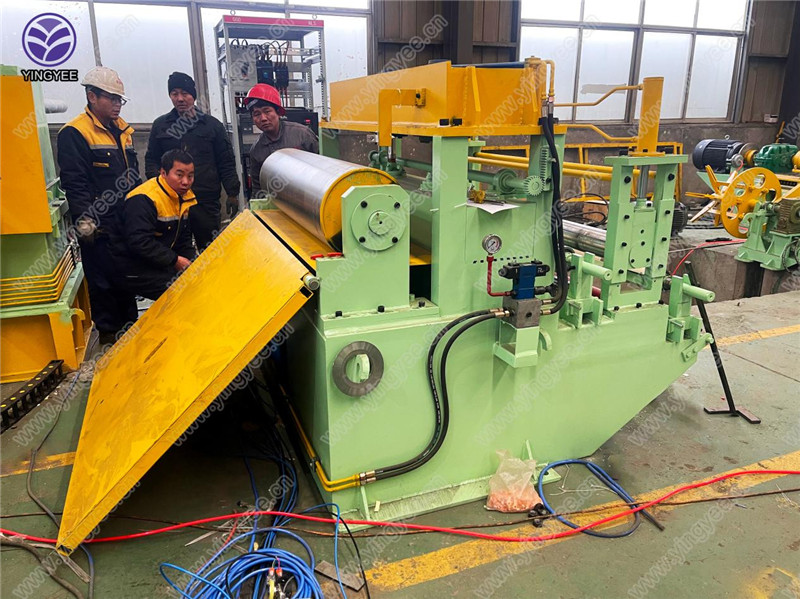

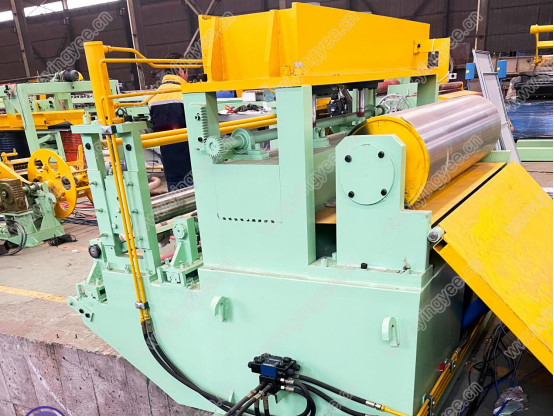

Устройство предварительного разделения и натяжная машина:

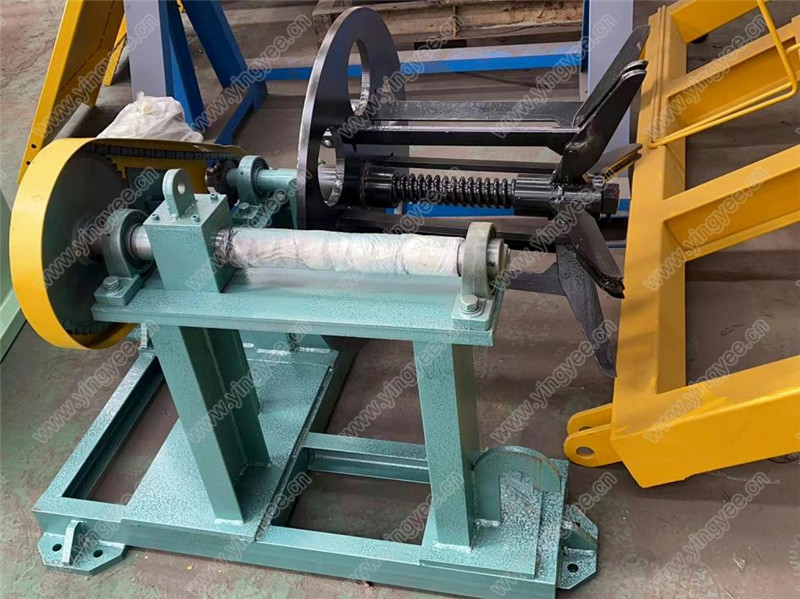

Вертикальный намотчик лома (два комплекта):

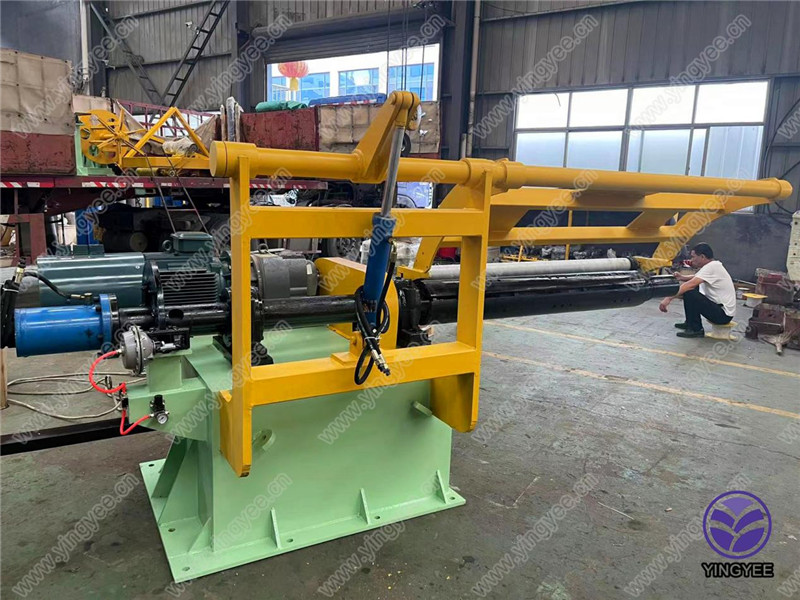

Редекоилер:
Таблица Параметров Продукта
| Погрузочная машина | 1.Назначение: размещение комплекта катушек на катушке разматывателя.
2.Структура: тележка состоит из гидравлической подъемной стойки для материала и моторизованной передвижной пластины. 3.Подъемная стойка имеет V-образную структуру, покрыта резиновой пластиной на поверхности, приводится в движение масляным цилиндром и направляется направляющей стойкой. 4.Диск приводится в движение гидравлическим мотором и движется по рельсам. 5.Спецификация масляного цилиндра φ 160x600 мм |
| Одноручьевой разматыватель и гидравлический опорный рычаг | 1.Назначение: активное разматывание и выгрузка или рекуперация рулонного материала.
2.Структура: одноконсольный тип, состоит из барабана, рамы, системы передачи и прижимного ролика. 3.Барабан имеет четырехлепестковый тип, гидравлическое расширение и сжатие, диапазон расширения и сжатия корпуса составляет Φ 485-610 мм. 4.Барабан приводится в движение двигателем через редуктор и передачу, а система передачи оснащена пневматическим тормозом-бабочкой для торможения и помощи в создании напряжения размотки. 5.Гидравлический прижимной ролик качающегося типа с резиновым покрытием. 6.спецификация главного двигателя: AC22kw. 7.Масляный цилиндр расширения и сжатия главного вала: Φ 220x165 мм. |
| Устройство подачи | 1.Назначение: выпрямление головки материала и введение плиты в выравнивающую машину.
2.Структура: опорный мост может быть гидравлически качающимся или гидравлически выдвигающимся. 3.Гибочный вал приводится в движение масляным цилиндром. 4.Загрузочный мост приводится в движение масляным цилиндром для подъема и выдвижения. |
| Тяговый семироликовый нивелир | 1.Применение: легко разрезать плоский лист и привести в движение разматыватель.
2.Структура: состоит из пары тяговых роликов. Пять роликов выравнивания 3.Верхний и нижний ролики тягового ролика покрыты резиной, диаметр Φ 220 мм и вал выравнивания 130 мм. Верхний ролик приводится в движение масляным цилиндром для подъема. 4.Верхний и нижний тяговые ролики активно вращаются и могут управляться для подъема и опускания. 5.Он приводится в действие двигателем переменного тока мощностью 37 кВт. |
| Ножницы для обрезки | 1.Назначение: отрезает неровную головку металлического листа или отрезает металлический лист для повторного использования оставшегося металлического листа.
2.Структура: гидравлический привод, резка сверху вниз. Держатель инструмента, шестерня и стойка синхронизированы, а режущая головка и хвост перетаскиваются вручную. |
| 1 мостик (петлеуловитель) | 1.Применение: переход материала в голову или хвост, формирование петли для хранения материала.
2.Структура: устройство состоит из поворотного моста и дугообразной стойки для материала. 3.Поворотный мост поднимается или опускается с помощью масляного цилиндра, а все резиновые ролики покрыты резиной. 4.Дугообразный стеллаж для материалов состоит из нескольких роликов, которые покрыты полиуретановым клеем. 5.В приямке поворотного моста расположены две пары фотоэлектрических выключателей для определения уровня материала. Когда материал поднимается в верхнее положение, нивелир приводит в движение разматыватель для равномерного ускорения; когда уровень материала опускается в нижнее положение, нивелир равномерно замедляется. |
| Устройство подачи для коррекции отклонений | 1.Назначение: направлять направление листового металла, следить за тем, чтобы листовой материал не отклонялся и подавать материал на станок для продольной резки.
2.Структура: Корректирующее устройство состоит из направляющих роликов с обеих сторон, подвижного ползуна, винтового ползуна и регулировочного маховика. 3.Три комплекта направляющих роликов с каждой стороны. Регулировочный маховик находится на рабочей стороне и перемещается одновременно. |
| Щелевая машина | 1.Назначение: разрезать лист в продольном направлении на полосы различной ширины.
2.Структура: Станок для продольной резки состоит из рамы, верхнего и нижнего режущих валов, механизма регулировки расстояния между режущими валами и системы передачи. Верхний и нижний режущие валы активно вращаются и приводятся в движение двигателями переменного тока, редукторами, распределительными коробками передач и универсальными муфтами. 3.Регулировка перекрытия ножей путем изменения расстояния между режущими валами с помощью электрической регулировки червячной передачи. 4.Режущий вал оснащен несколькими режущими головками и рядом прокладок различной толщины. Жатки и проставки сжимаются гайками. 5.Опора режущего вала представляет собой сварную деталь, одна сторона которой подвижна, а другая неподвижна. При смене инструмента подвижная опора раздвигается гидравлическим цилиндром вдоль направляющей станины, и режущий вал консольно устанавливается на неподвижную опору. 6.С устройством для разгрузки досок (за исключением разгрузки досок) 7.диаметр режущего вала Φ180 мм. 8.Материал режущего вала - 42CrMo, а поверхность - твердое хромирование. 9.Размер куттерной головки: 290X180X10 (внешний диаметр) 10.Мощность главного двигателя: DC 45kw |
| Вертикальный намоточный станок (два комплекта) | 1.Назначение: для сбора обрезков, отрезанных машиной для продольной резки.
2.Структура: состоит из намоточного барабана, рамы и системы передачи. 3.Барабан моталки механически расширяется и сжимается для облегчения разгрузки. 4.Моталка оснащена устройством распределения ткани, которое может равномерно наматывать проволоку. 5.Барабан приводится в движение двигателем переменного тока, с регулируемой скоростью и моментом намотки. |
| Двухстворчатый мост (петля) | Смотрите 1 разводной мост. |
| Устройство предварительного разделения и натяжная машина | 1.Назначение: разделение полос, предотвращающее штабелирование при прохождении через натяжную машину, и облегчающее сбор.
2.Структура: есть два набора сепараторов, один набор равен высоте подачи, а другой на 200 мм ниже подачи. Сепарационный вал может быть выдвинут с рабочей стороны, чтобы облегчить замену сепарационной пластины. 3.Между двумя наборами разделительных пластин находится прижимной ролик против прыжков, а воздушный цилиндр поднимается и опускается. Назначение натяжной машины: натяжная машина оказывает положительное давление на полосу для создания натяжения обмотки, что удобно для затягивания пластины. 4.Структура: натяжение пластины. 5.прессующий ползун поднимается и опускается масляным цилиндром. 6.Прессуемые материалы располагаются в секциях по ширине листа. 7.Прижимная лапка имеет зубцы, войлок легко вставляется и заменяется. |
| Группа валков и подающая пластина | 1.Разгрузочная сторона натяжного станка оснащена подающим барабаном, а конец вала ролика оснащен датчиком измерения скорости намоточного станка.
2.Поверхность рулевого вала имеет хромированное покрытие. 3.Подающий поддон с головкой материала на разгрузочной стороне натяжного барабана удобен для подачи в щипцы намоточного станка. 4.Поддон поднимается и опускается с помощью масляного цилиндра. |
| Размоточный станок | 1.Назначение: повторная перемотка ленты для продольной резки.
2.Структура: одноконсольный тип. 3.Полезная модель состоит из барабана, пластины для разделения материала и системы толкания материала. 4.Барабан бесшовный, и гидравлический цилиндр толкает клин, чтобы заставить барабан подниматься и сжиматься. Диапазон расширения и сжатия составляет Φ 480-508 мм. 5.Барабан приводится в движение вперед и назад двигателем переменного тока через трехступенчатую коробку передач. 6.Скорость намотки автоматически адаптируется к скорости работы машины для продольной резки. 7.Система передачи с тормозом. 8.Материал опорного вала барабана - 40Cr. 9.Намотчик оснащен устройством для разделения и прессования материала, а прессующий рычаг поворачивается с помощью масляного цилиндра. Прессующий вал может вручную поворачиваться вокруг фиксированной точки опоры, что удобно для замены изолирующего диска (PAD). 10.Оснащен толкающей плитой, которая приводится в движение масляным цилиндром. Мощность главного двигателя 132 кВт 980 об/мин |
| Разгрузочная тележка | 1.Назначение: для снятия рулона с намоточного барабана.
2.Структура: структура разгрузочной тележки в основном такая же, как и у загрузочной тележки. 3.Разгрузочная тележка оснащена анти-вставочным стержнем. |
| Гидравлическая система | 1.Давление в гидравлической системе 14MPa
2.В системе используется интегрированная насосная станция и блок клапанов, которые устанавливаются на масляном баке и станине. 3.Гидравлические компоненты производятся компанией Huade. 4.Другие аксессуары должны быть отечественными высококачественными продуктами. |
| Система смазки | 1. редуктор или коробка передач смазывается масляной смесью, другие коробки передач или редукторы смазываются дисперсным концентрированным маслом. |
| Электрическая система | 1.В производственной линии используется трехфазный пятипроводной источник питания переменного тока 220 В. Колебания напряжения сети не должны превышать ±10%. В качестве источника питания управления используется переменный ток 220В и переменный ток 24В.
2.Вся линия имеет централизованное управление PLC, использует двигатели переменного тока для привода разматывателя, трактора, машины для продольной резки и намоточного станка, и использует цифровой регулятор скорости переменного тока для регулирования скорости. Принимая двигатель продольной резки в качестве основной скорости, через выборку и сравнение скорости линии размотки, скорости линии намотки и скорости линии резки (завершено PLC), трактор, машина продольной резки и намоточная машина могут в основном работать синхронно в процессе автоматической работы. (Но иногда требуется ручная тонкая настройка). 3.Чтобы облегчить управление, по всей линии установлено несколько консолей, а главная консоль оснащена сенсорным экраном. 4.Он имеет такие функции, как диагностика неисправностей, отображение длины и скорости. |
| Другие | 1. 2 комплекта защитных барьеров
2. Втулка разматывателя (Φ 610 мм) 1 комплект 3.В комплект входят 15 инструментов для продольной резки, распорная втулка для продольной резки, разгрузочное резиновое кольцо, разделительный диск и нейлоновая шайба (10 штук могут быть разделены). |
