Автоматическая машина для формирования рулонов прогонов C/Z
Описание Подробностей Продукта
5 тонн ручной размотки

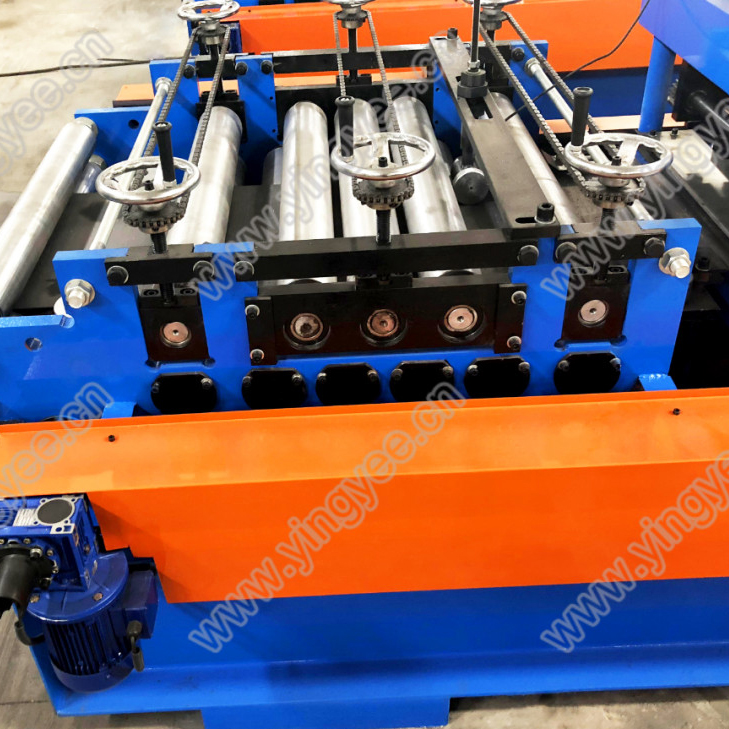

Устройство для выпрямления
Два мотора для регулировки ширины катушек

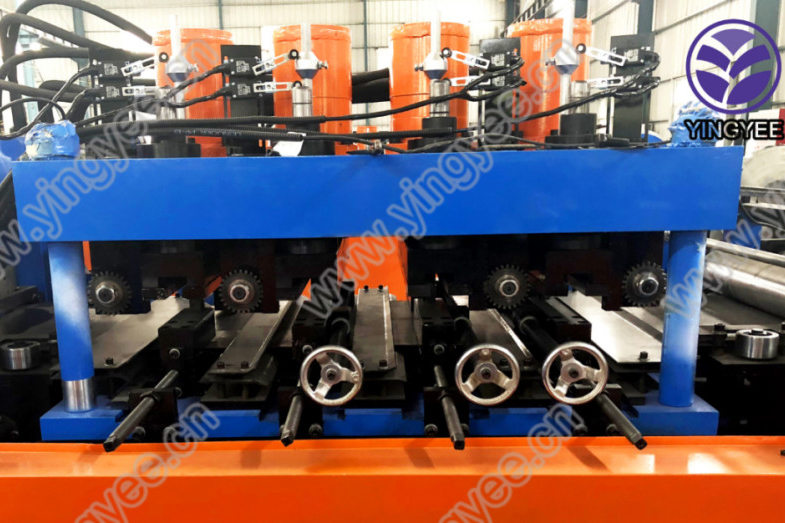

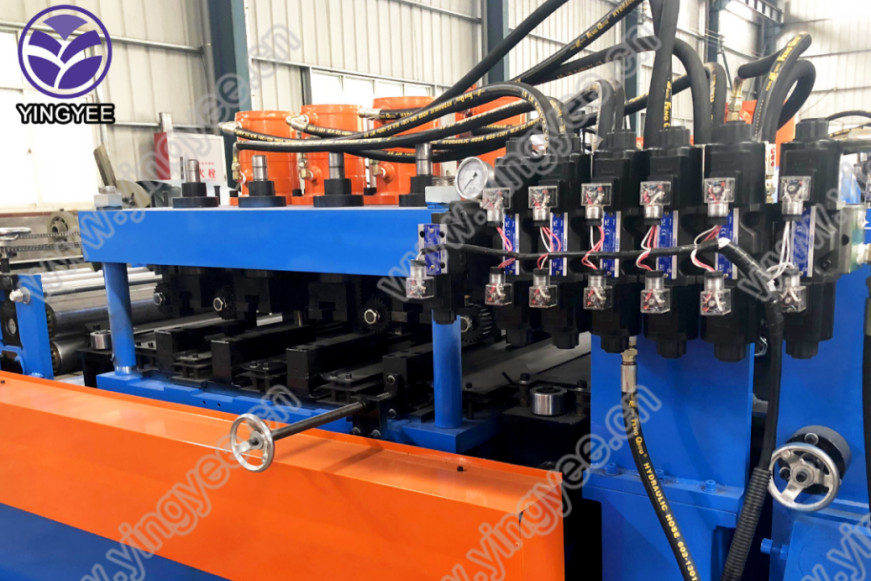

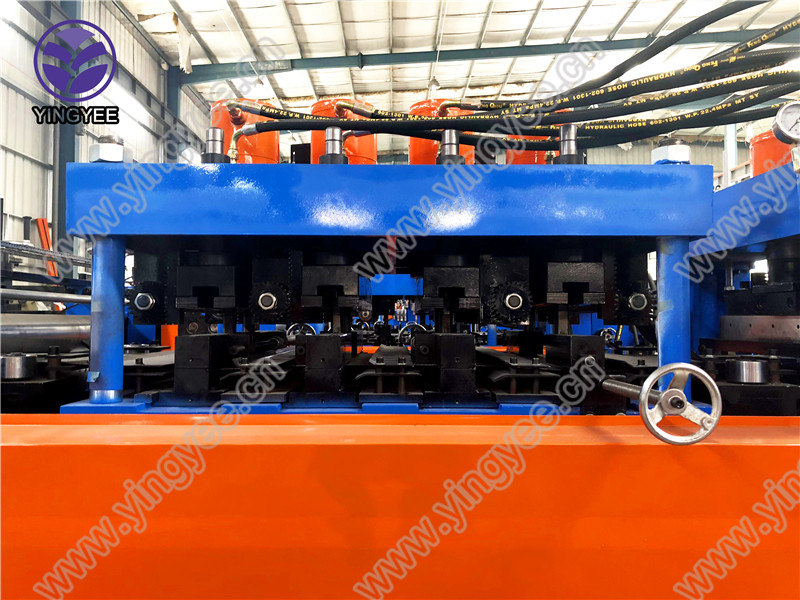

Гидравлическое устройство отверстий
3 комплекта пробивных устройств с высокой точностью, автоматическая регулировка размера
Гидравлическое устройство для предварительной резки
Экономия материалов

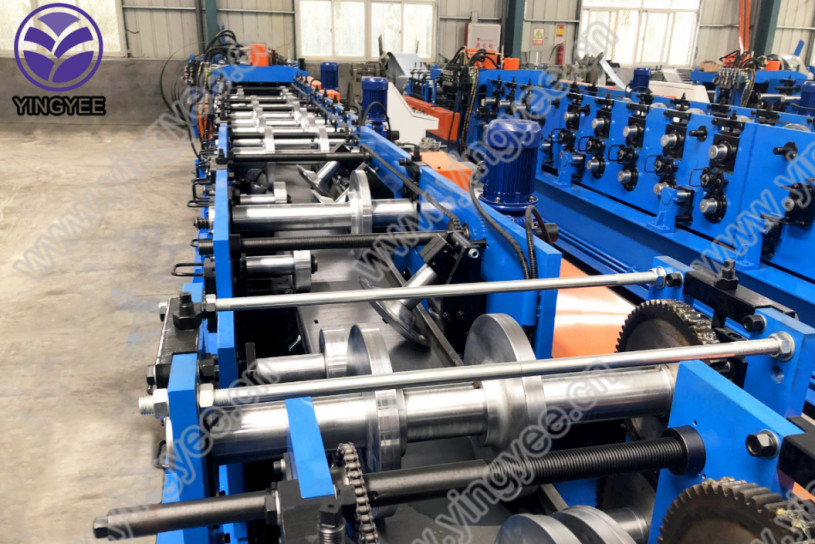

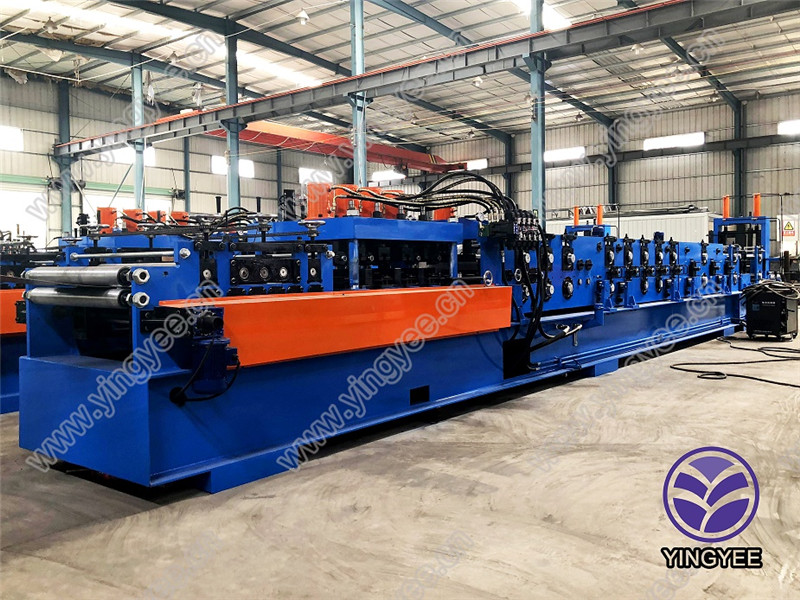

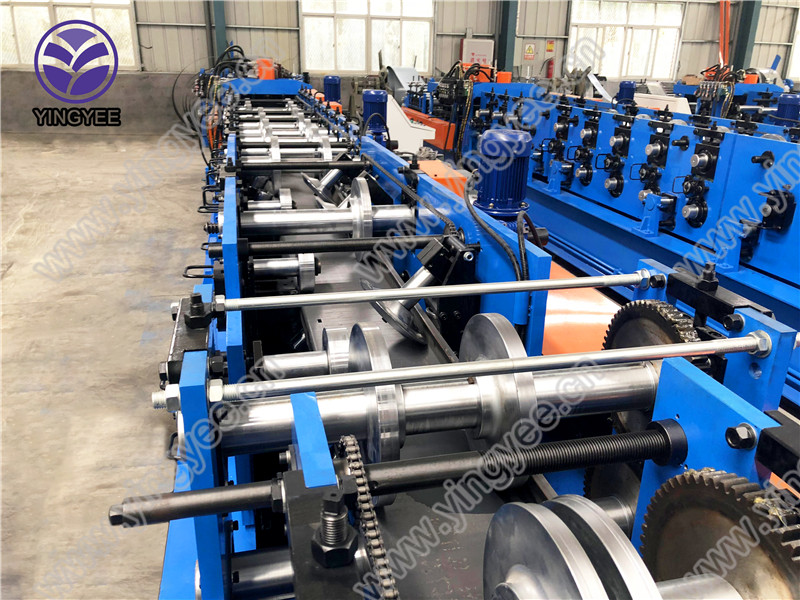

Главная валковая формовочная машина

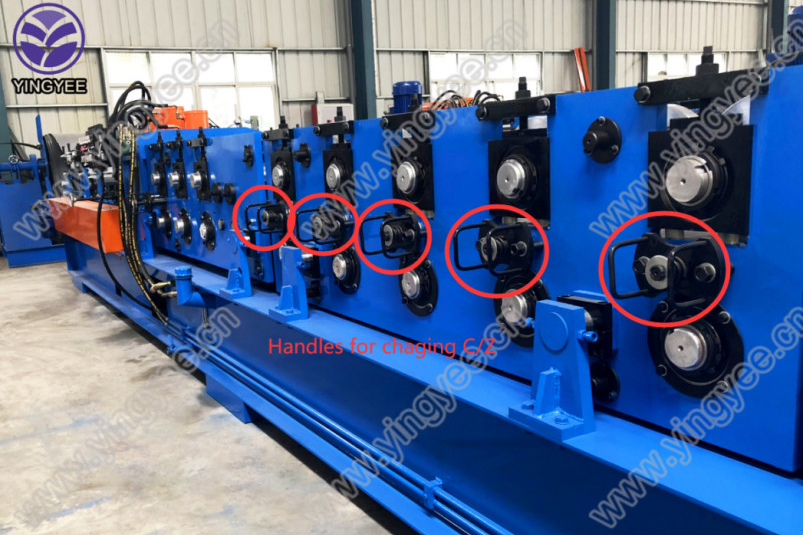

Вы можете выбрать ручное или автоматическое изменение C и Z обрешетки

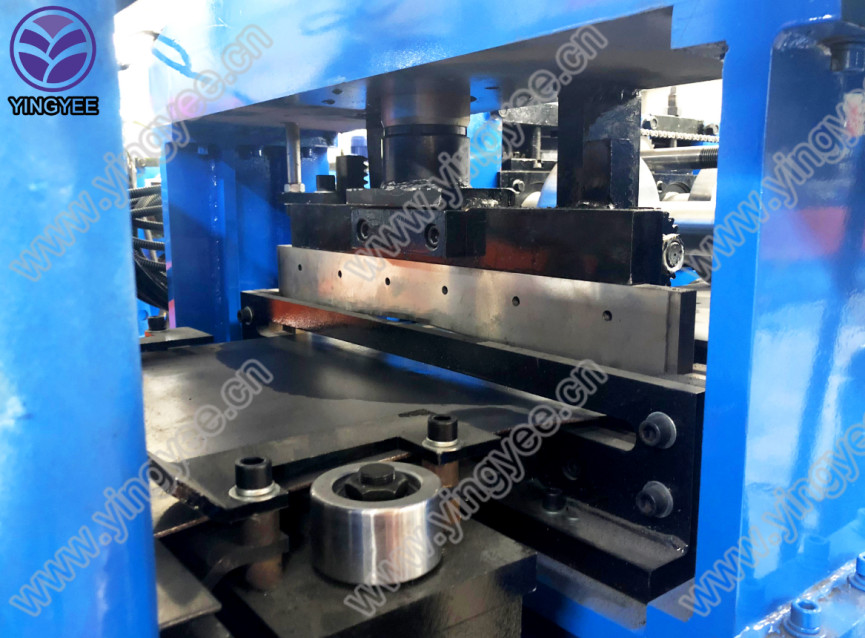

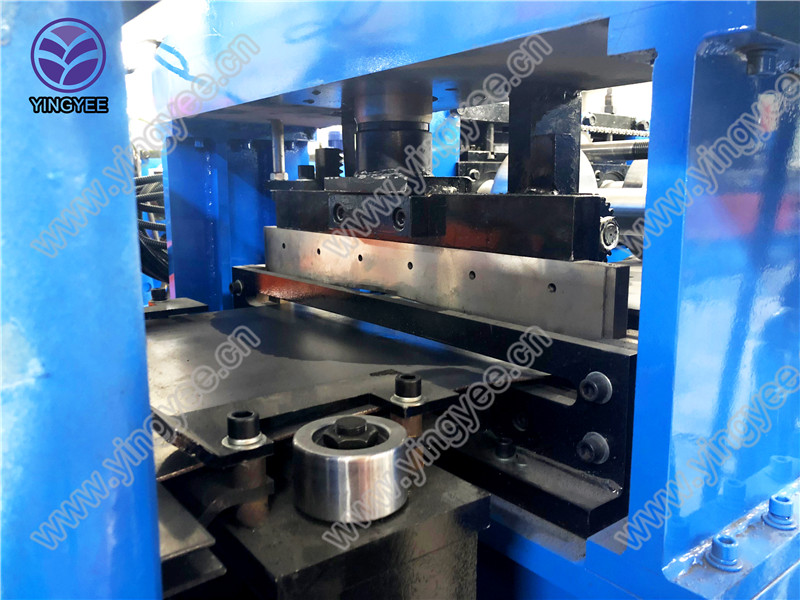

Система резки «все размеры в одном

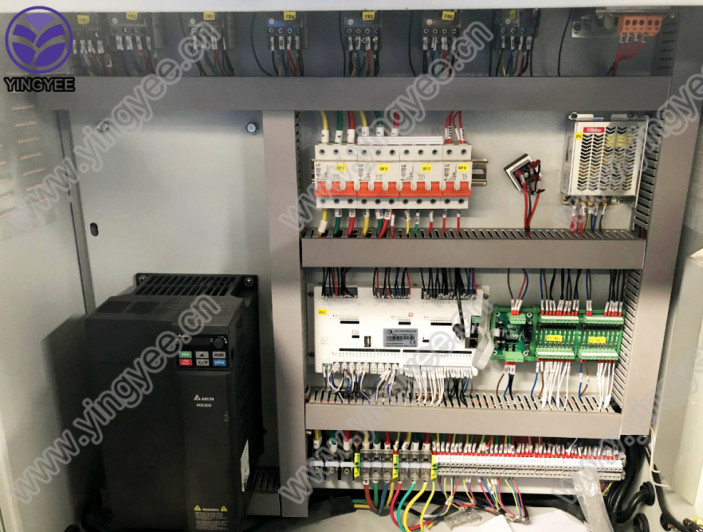

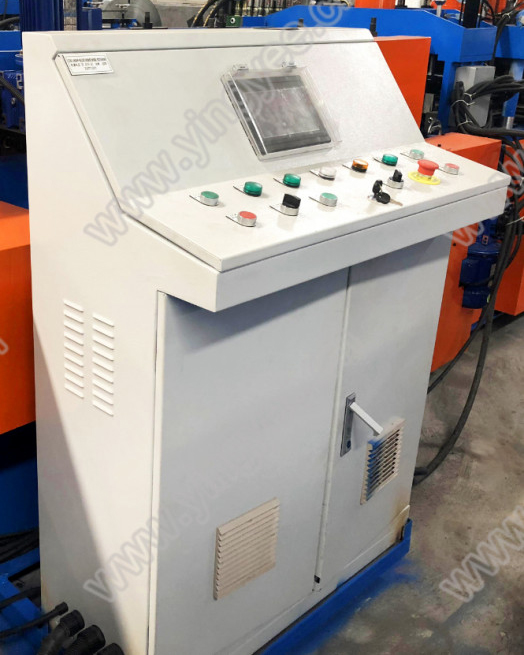

Система управления PLC
Таблица Параметров Продукта
| НАЗВАНИЕ | ОПИСАНИЕ |
| Ручной разматыватель 5 тонн | Внутренний диаметр: Ø440 мм - Ø560 мм
Максимальная входная подача: 600 мм внешний диаметр катушки: макс. 1500 мм |
| Устройство для выпрямления Два мотора для регулировки ширины рулонов | 7 роликов для выпрямления 3 вверх и 4 вниз. |
| Гидравлическое устройство для отверстий | Стандартные отверстия: 2 двойных отверстия и 1 одинарное отверстие
Каждый пробивной цилиндр контролирует 2 отверстия по бокам или одно отверстие в середине Гибкость расстояния: канал для отверстий, расстояние может регулироваться вручную Размер отверстия гибкие: для изменения штампов для изменения размера. Ширина расстояние между отверстиями регулируется вручную, он не может контролировать PLC. Длина расстояние между отверстиями, он может регулировать с помощью ПЛК. |
| Гидравлическое устройство предварительной резки | Гидравлическая мощность, привод с редуктором |
| Главная рулоноформовочная машина | Основная мощность: 18,5 кВт
6 электронных двигателей автоматически регулируют размер.
Рама: 500 мм H рама сталь Скорость формовки: 18-20 м/мин Материал и диаметр вала: #45 стали и подходят стороны 65mm. Гибкая сторона: 85 мм Материал ролика: Gcr15. твердость HRC 52-55 Шаги: 15 шагов для формирования Все размеры изменяются с помощью ПЛК. Все параметры устанавливаются из системы управления PLC C / Z изменения, вручную изменить ролики усмотрение Размер машины: L*W*H 11.5m*1.6m*1.4m (приблизительный размер. правильный размер будет известен, когда машина готова) Вес машины около 12тонн Напряжение: 380V/ 3 фазы/ 50 Гц (как клиент требует) Приводимый в движение путь: Цепь |
| Система резки «все в одном | Гидравлическая система резки
Материал: Gcr12mov. Все размеры в одном лезвии |
| Система управления PLC | Автоматический контроль качества и длины перфорации и резки
На английском языке Машина будет остановлена во время перфорации и резки ПЛК должен быть способен сохранять в памяти информацию о том, какие профили находятся в машине, даже после ее остановки Автоматическое измерение длины и подсчет количества. Программирование партий с различными длинами профилей без потерь Размер ПЛК около 700(L)*1000(H)*300(W) Кодировка: OMRON ПЛК:KAUTO (теперь автоматическая регулировка размера только этой марки) Электромагнитный клапан: YUKEN (TAIWAN) Частотный преобразователь: DELTA Сенсорный экран: WEINVIEW (TAIWAN) Все соединения с машиной и с платой управления ПЛК прочные |
