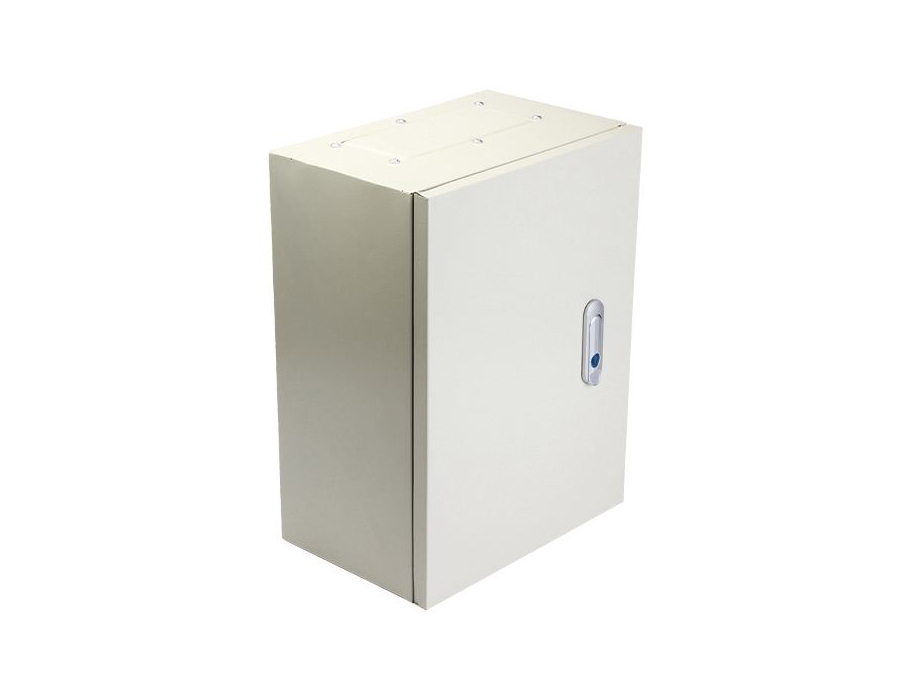

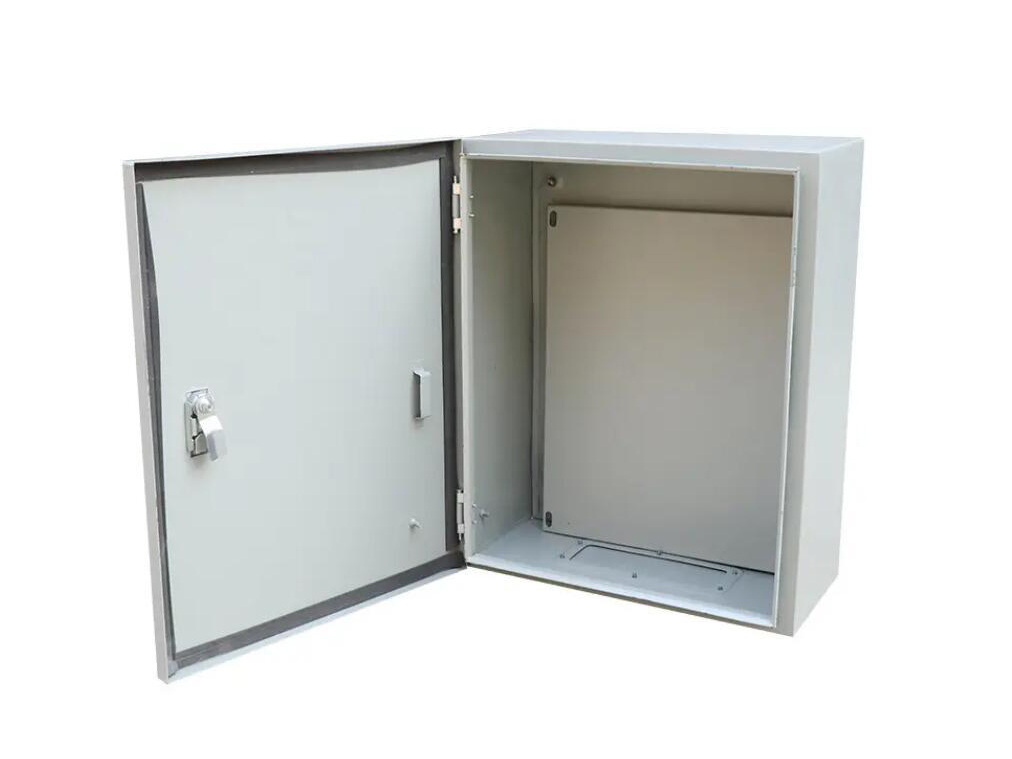

Электрический Шкаф Профилегибочное Оборудование

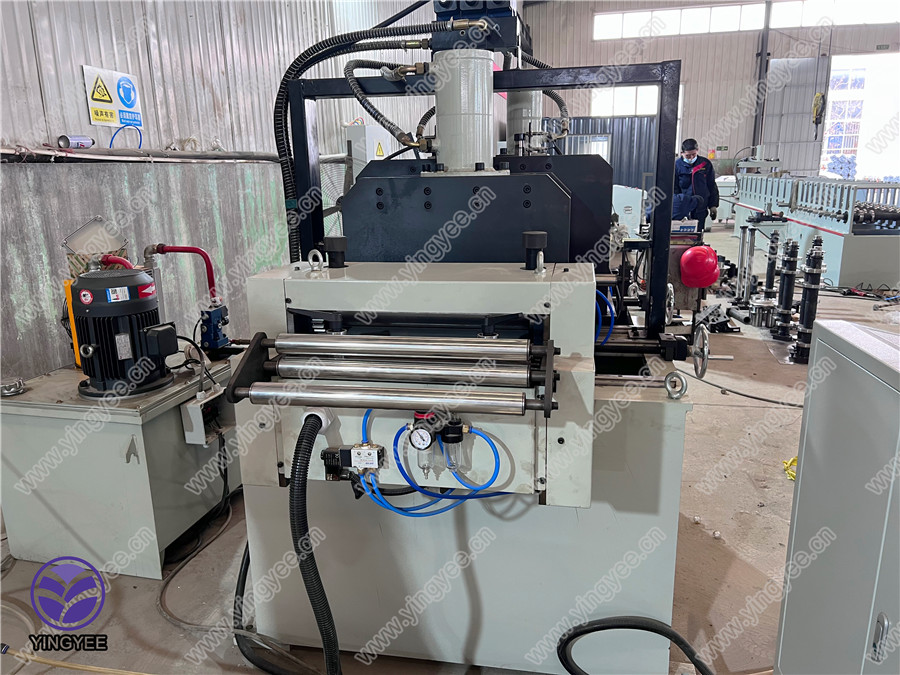

Тяговая и выравнивающая машина
Количество рабочих валов: 11 валков выравнивания
Состоит из прижимного и выравнивающего роликов. Прижимной ролик может быть отрегулирован индивидуально. Подающий конец
нивелира оснащен парой направляющих плоских роликов и двумя парами направляющих вертикальных роликов. Направляющие вертикальные
ролики могут двигаться в центре и одновременно.
Диаметр ролика нивелира: 60 мм
Расстояние между направляющими роликами: 65MM

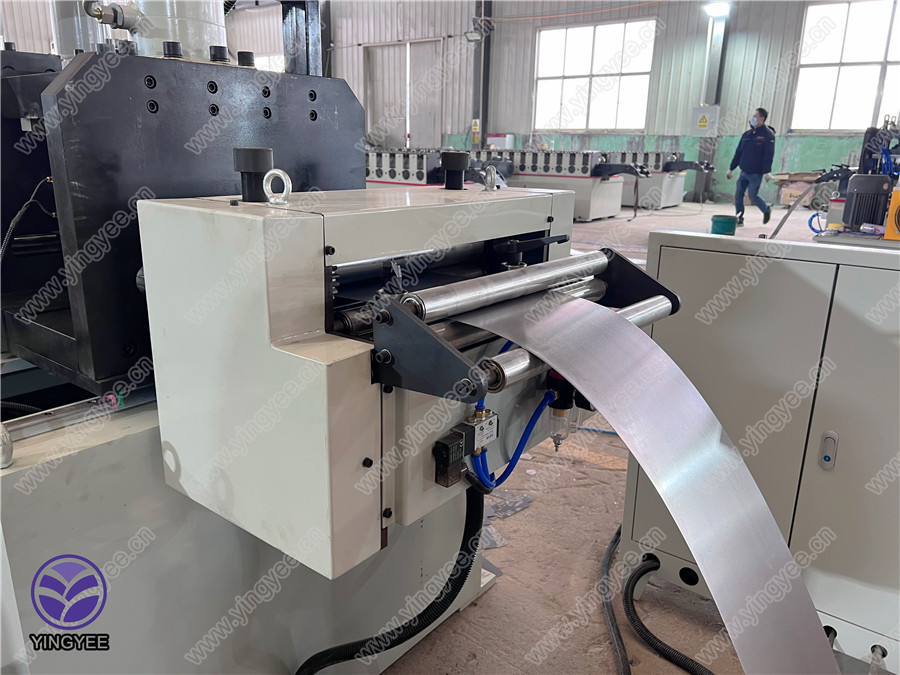

NCF-500 Сервоподатчик
Функция: Измерение длины заготовки и требований к работе для тяги, подачи и штамповки.
Конструктивные особенности: Две пары тяговых роликов, устройство регулировки уменьшения тягового ролика, рама, серводвигатель и т.д.;
Управление серводвигателем: Подача с фиксированной длиной;
Сенсорный ЖК-дисплей: легко изменять и устанавливать различные технические параметры.
Параметры:
(1) Максимальная ширина прохода листа составляет 462 мм
(2) Метод подачи: Сервоподача
(3) Время подачи в соответствии с временем перфорации

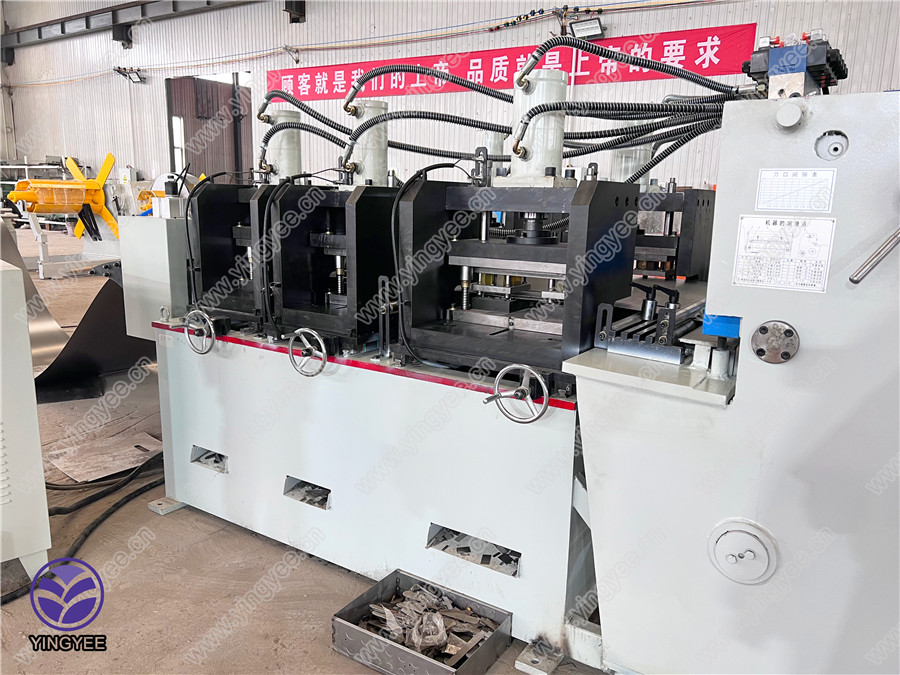

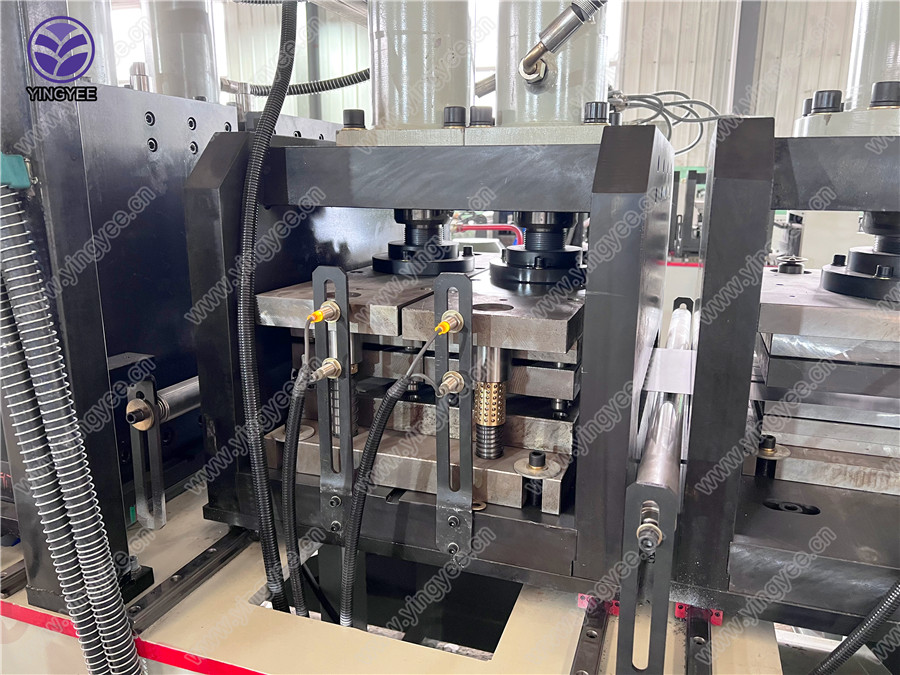

Система перфорации
1. Состоит из 4 гидравлических пробивных машин
2. Компоненты: основание, гидравлическое устройство давления, гидравлическая система и т.д.;
3. Параметры: (1) Номинальное давление 16Mpa-25 Mpa (2) Мощность 7.5KW
4. Функция: Завершить логотип и крюк / вырезать угол 2F доски.
Завершите логотип и крюк / вырезать заготовку 1F доски, чтобы обеспечить лист для одной руки пробки формирования.

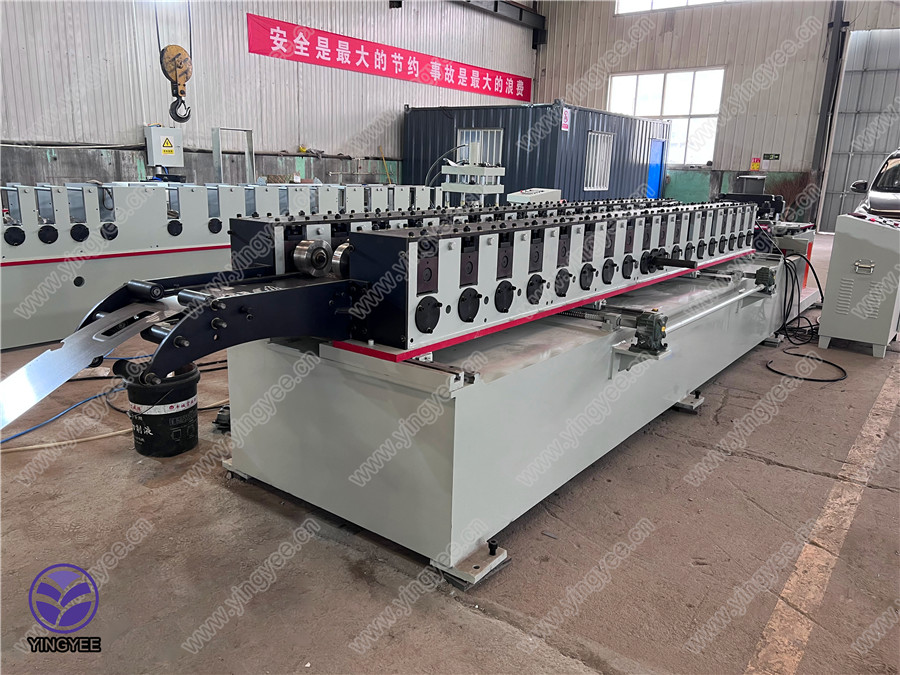

Профилегибочное Оборудование
Машина 1 для Fundo F2: сквозной вал Torii
конструкция + консольная конструкция; Завершение формовки с непрерывной подачей.
Машина 2 для Fundo F1: торийская структура сквозного вала + консольная хост-структура; полная однолистовая ручная формовка пробки
формовка.
Структура: Быстросменный механизм регулировки. Станина имеет сварную конструкцию и обработку для снятия напряжения; шестерня принимает 45
стальная твердая поверхность зуба;
Высокая прочность, высокая твердость, высокая точность, высокий срок службы.
Параметры:
(1) Толщина сырья 0,6 мм (когда σs≤260Mpa)
(2) Ширина сырого материала ≤462 мм (регулируется)
(3) Формирование проходит: Формовочный станок ①: 17 проходов; Формовочный станок ②: 12 проходов
(4) Мощность двигателя 5,5 кВт, двигатель с частотным преобразованием
(5) Режим передачи шестеренчатая передача
(6) Скорость прокатного стана 0-12м/мин
(7) Материал валков Cr12 закаленный HRC56°-60°

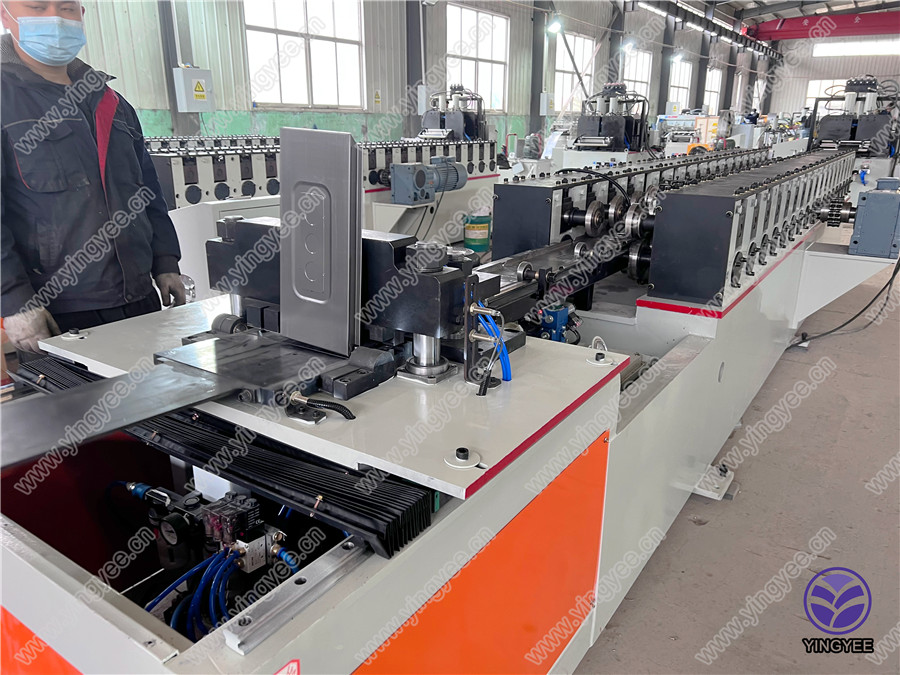

Автоматическая гидравлическая машина для резки гусениц
Функция: Автоматическая резка и гибка холоднодеформированного профиля в соответствии с требованиями к размеру.
Станок:
Режущая головка: Цилиндр, верхняя плита, колонка, базовая плита.
Корпус станка: Плиты, колеса, оси, корпуса рам, буферы, опорные балки и т.д.
Параметры:
(1) Максимальная секция реза (длина×ширина) 433×16 мм
(2) Размер участка (длина×ширина): 1000мм×800мм
(3) Гидравлическая мощность: 4 кВт
Приемный стол
Структура: роликовый тип, без питания; состоит из станины, опоры, роликового вала,
Электрическая система управления
Вся линия принимает PLC управление, LCD сенсорный
экран, человеко-машинный интерфейс.
Функции:
(1) Цифровая установка длины детали.
(2) Длина деталей может быть отрегулирована.
(3) Мониторинг рабочего состояния оборудования в реальном времени и индикация неисправностей.
Имеется два режима работы: ручной/автоматический.
В ручном режиме станок может работать как автономная машина, что удобно для обслуживания; в автоматическом режиме
осуществляется производственная операция на всей линии, и начинается последовательность
Кнопки аварийной остановки на всей линии, которые легко справляются с аварийными ситуациями и обеспечивают безопасность оборудования и операторов
Приемный столПриемный стол
