Линия по производству основных тройников

Материал

1.Толщина: 0.18 мм PPGI/0.28 мм GI

2.Входная ширина: Согласно чертежу

3.Эффективная ширина: В соответствии с чертежом

4.материал: полосы PPGI/полосы GI
Источник питания 380 В, 50 Гц, 3 фазы (по запросу клиента)
Мощность

1. основная мощность: 7.5KW*2

2. гидравлическая мощность: 7.5KW
Скорость Скорость формовки: 40 м/мин
Общий вес Приблизительно 5- 6 тонн
Размер Прибл. (Д*Ш*Г): 15м*1м*1.2м
Стойки роликов 18 роликов
Стиль резки Гидравлический резак
    Свяжитесь с нами
    product details

    Описание Подробностей Продукта

    MAIN TEE (1)

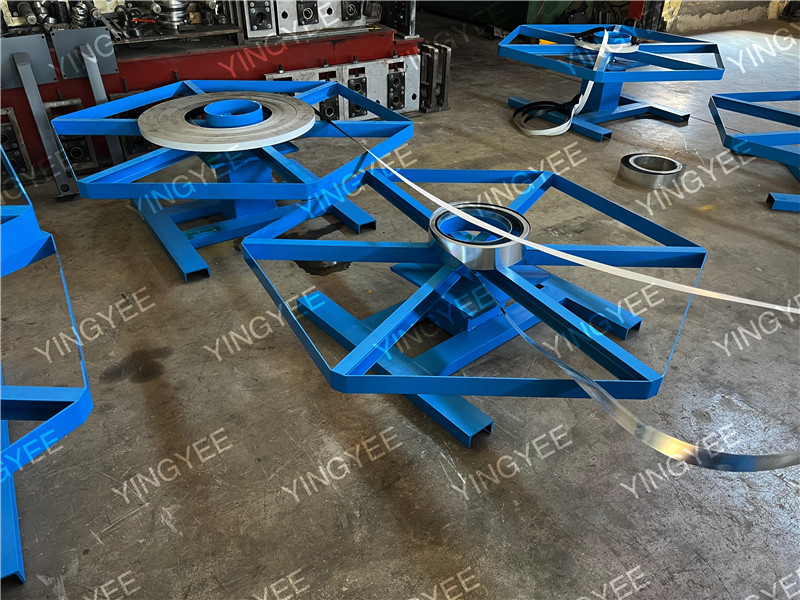

    Разматыватель
    MAIN TEE (2)

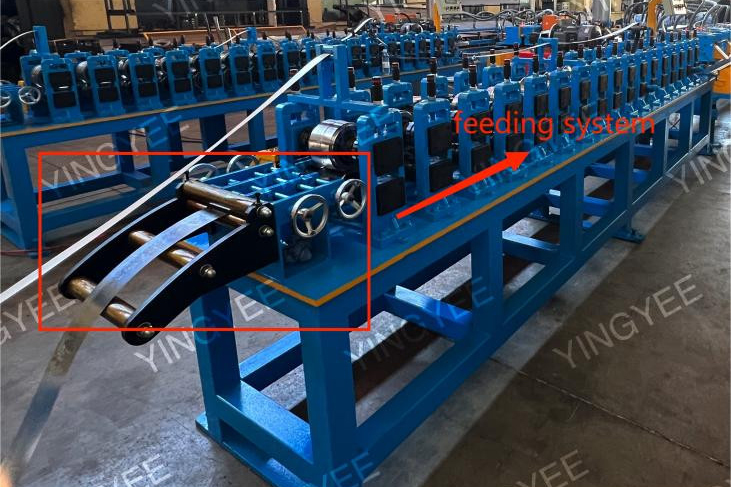

    Система направляющих подачи
    MAIN TEE (3)

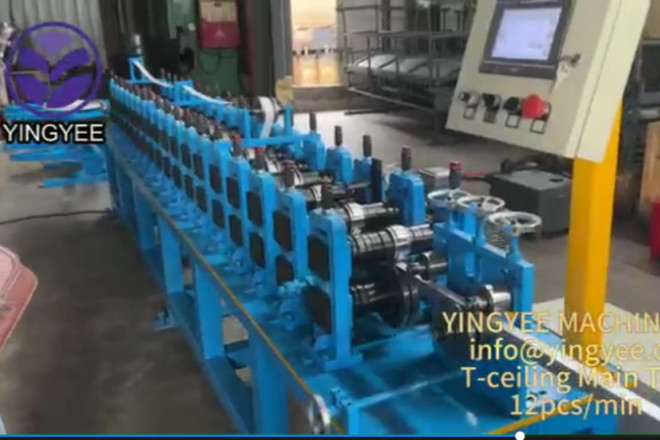

    Главная тройник роликовая формовочная машина
    MAIN TEE (4)

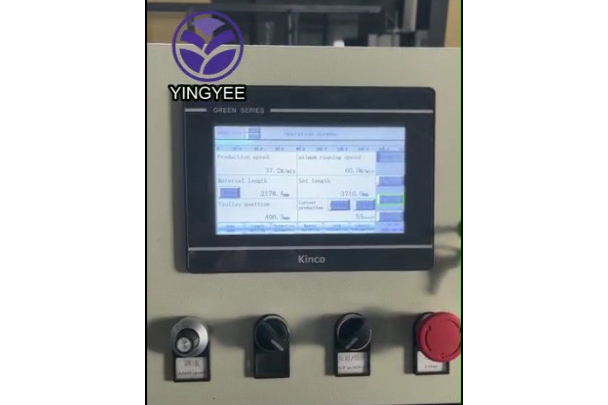

    управление ПЛК
    MAIN TEE (5)
    Автоматическое устройство для пробивки отверстий с приемным столом 5 м

    Таблица Параметров Продукта

    Главная Тройник валковая формовочная машина
    Название компонента  Технические характеристики
    Разматыватель Производительность: 2-тонный ручной горизонтальный разматыватель (два блока)
    Система направляющих подачи Регулируемая ширина входа
    Главная тройниковая вальцовочная машина
    1. Подходящие материалы: PPGI полоса / GI полоса
    2. Толщина: 0,18 мм для PPGI / 0,28 мм для GI
    3. Мощность главного двигателя: 7,5 кВт x 2, мощность гидравлической системы: 7,5 кВт
    4.структура машины: стенд Торриста
    5.скорость формовки: без остановки резки с пробивкой, это 40м/мин. 12 комплектов пуансонов для формовки. Один раз - пунш и резка на длину 3600 мм.
    6. Детали вала: 45-классная сталь, диаметр 50 мм, науглероженный
    7. Материал ролика: термообработанный Cr12, твердость 58-62
    8. Количество этапов формовки: 18 ступеней формовки
    9.Привод: цепь
    10.K редуктор
    ПЛК PLC управления и сенсорный экран
    Управление серводвигателем резки без остановки Материал режущего лезвия: Cr12 литейная сталь с закаленной обработкой, HRC 58-62℃
    Подающий стол Около 3 метров в длину

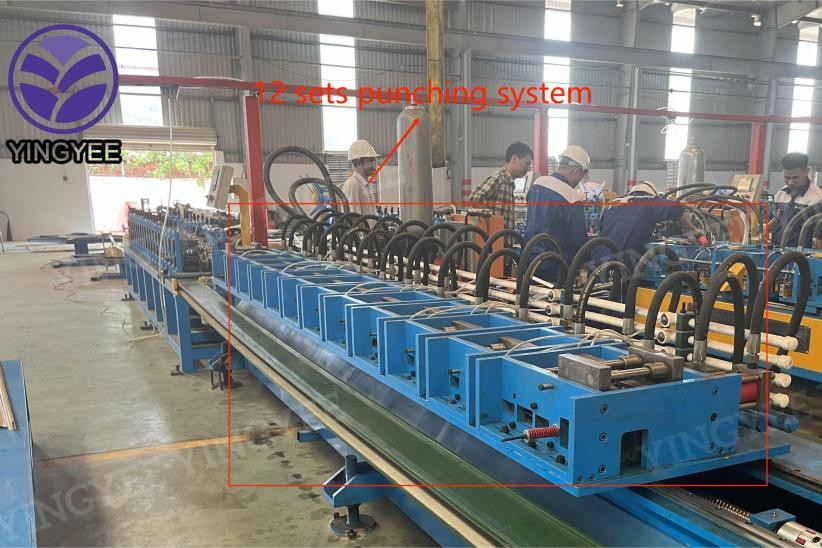

    Автоматическое устройство для пробивки отверстий 12 комплектов пунширования формы устройства. Один раз - пунш и вырезать на длину 3600 мм.
    Приемный стол Около 5 метров в длину
    Электронная часть
    1. Инвертор: Zoncn
    2. Энкодер: Omron (Япония)
    3. Серводвигатель: Shanghai Zhongcheng Low Voltage Equipment Co.
    4. Электропитание: 380 В, 50 Гц, 3-фазный
          Компонент оборудования Ручной разматыватель
    xкомплекта Система направляющих подачи                       x1set
    Система основного формования                     x1set
    Управление серводвигателем резки без остановки      x1set
    Автоматическое устройство для пробивки отверстий                  x1set
    Гидравлическая станция с вентилятором охлаждения              x1set
    Управление PLC и сенсорный экран            x1set
    Приемный стол                           x1set
