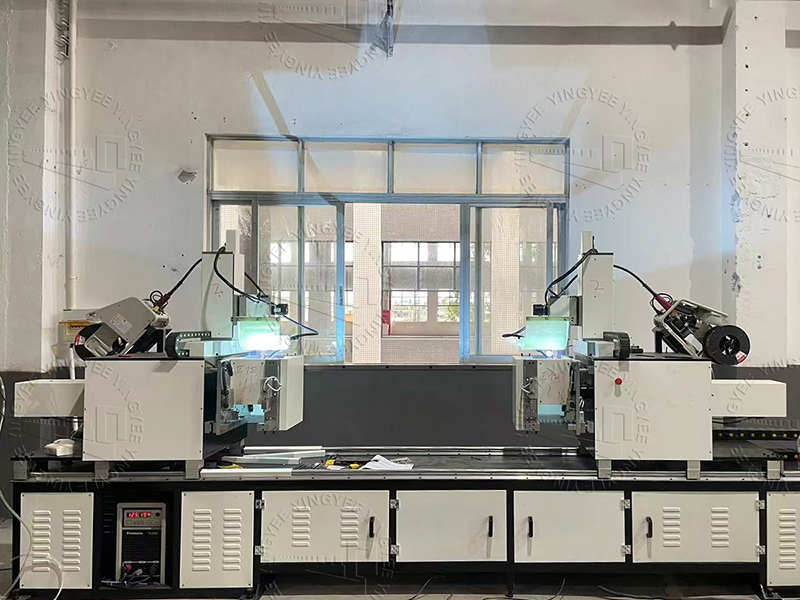

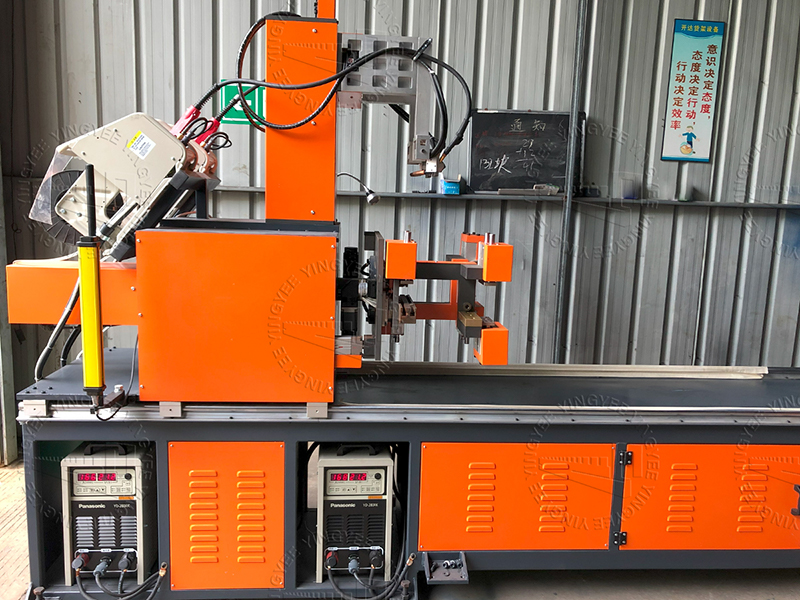

Сварочная машина для боковых крюков с одним рабочим местом
Эффективное оборудование для систем хранения:
●Автоматическая подача крюков
●Автоматическая сварка
●Значительно более высокая производительность по сравнению с ручной сваркой
●Минимальное участие рабочих
●Быстрая и стабильная сварка
●Высокое качество сварных швов
Технические параметры
●Габаритные размеры сварочной машины: 6300 мм × 1500 мм × 800 мм (Д × В × Ш)
●Вес машины: около 1200 кг
●Размеры свариваемых рам:
●Длина рамы: 600–4500 мм
●Высота рамы: 50–160 мм
●Ширина рамы: 40–50 мм
●Комплектация машины:

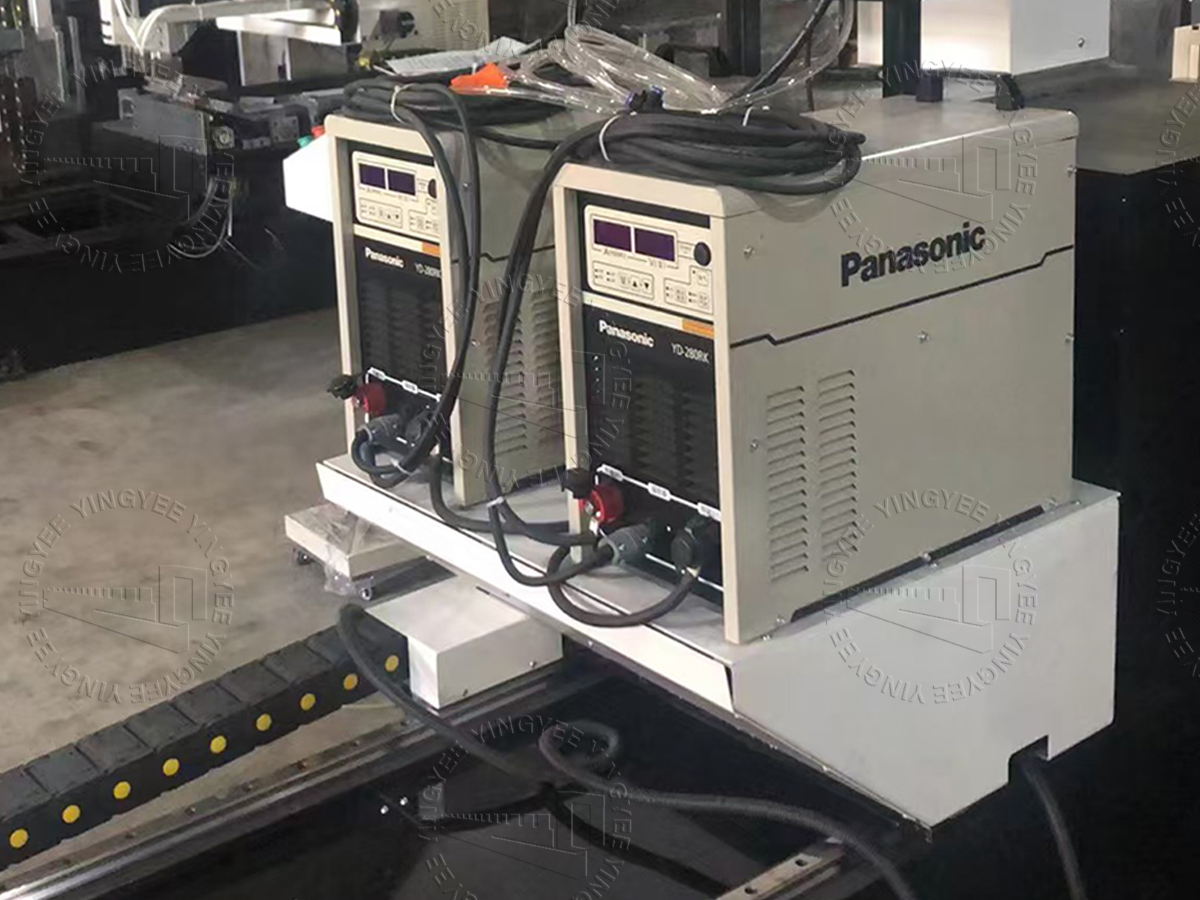

●4 комплекта сварочных аппаратов KD315
●Управление с помощью ПЛК (бренд: Panasonic) и сенсорного экрана (бренд: Mitsubishi)
●4 шаговых двигателя (бренд: SHANGHAI SIHONG)
●Приводные двигатели: Mitsubishi
●Сварка с четырех сторон, одновременно свариваются две стороны
●Сварка с отслеживанием шагового двигателя, подходит для сварки неровных или не совсем плоских поверхностей
●Регулировка по длине рамы осуществляется с помощью направляющих

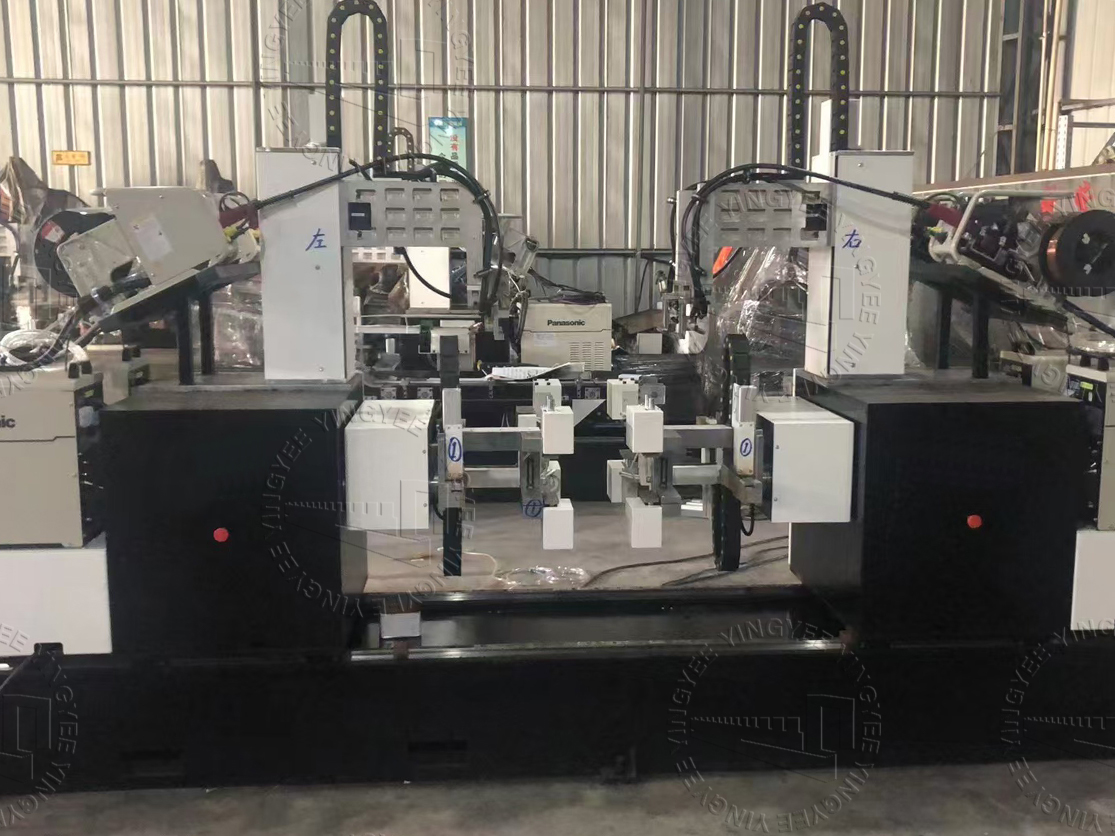

●Автоматический зажим рамы и устройство поворота рамы, а также зажим соединительной части
●Скорость сварки: около 30 шт./сек

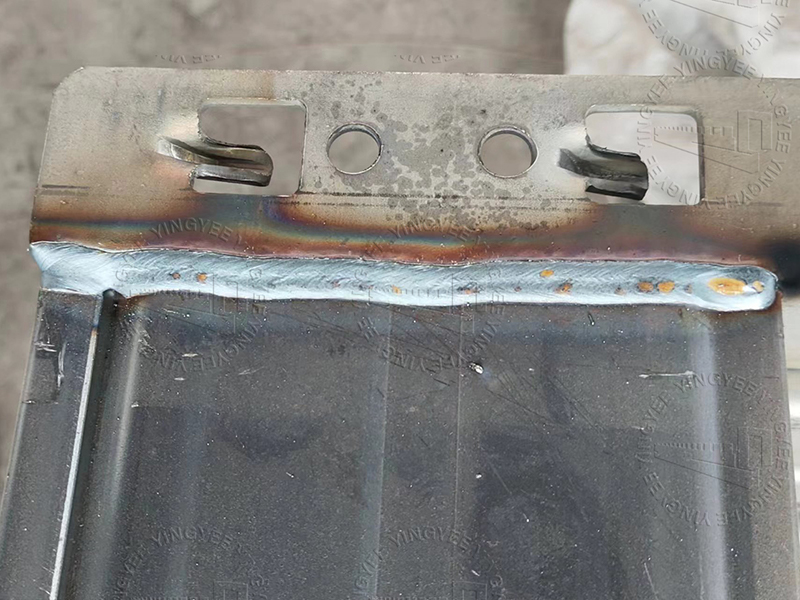

●Ширина сварного шва: 3–4 мм
●Диаметр сварочной проволоки: 0.8 мм
●Процент выхода готовой продукции: более 95%
Процесс работы оборудования
1.Регулировка сварочной платформы и сварочной части в соответствии с размером рамы
2.Установка двух соединительных частей на зажимное устройство машины
3.Установка рамы на оборудование
4.Зажим рамы устройством

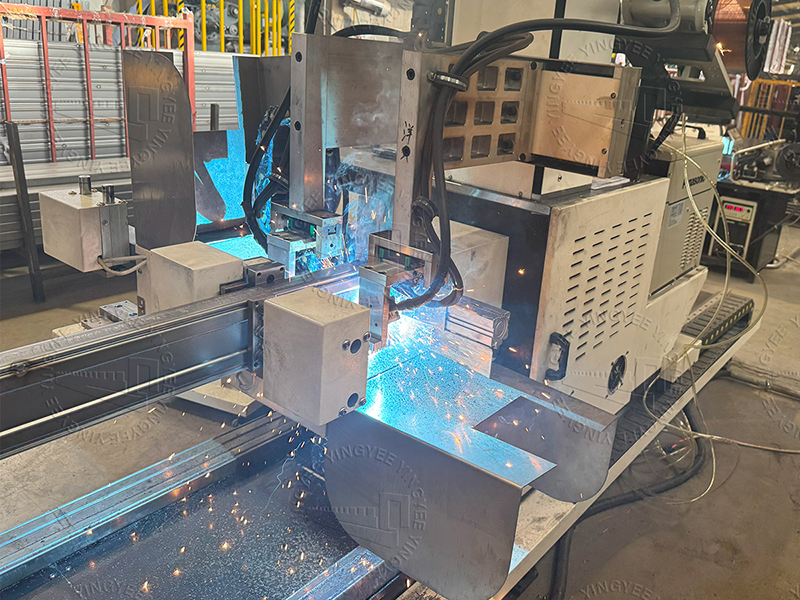

5.Начало автоматической сварки — сначала свариваются две стороны
6.Подъем зажимного устройства
7.После завершения сварки первых двух сторон машина автоматически поворачивает раму на 90°
8.Начало сварки оставшихся двух сторон
9.После окончания сварки рама возвращается в исходное положение
10.Зажимное устройство возвращается в исходное положение, рабочий извлекает готовую раму
